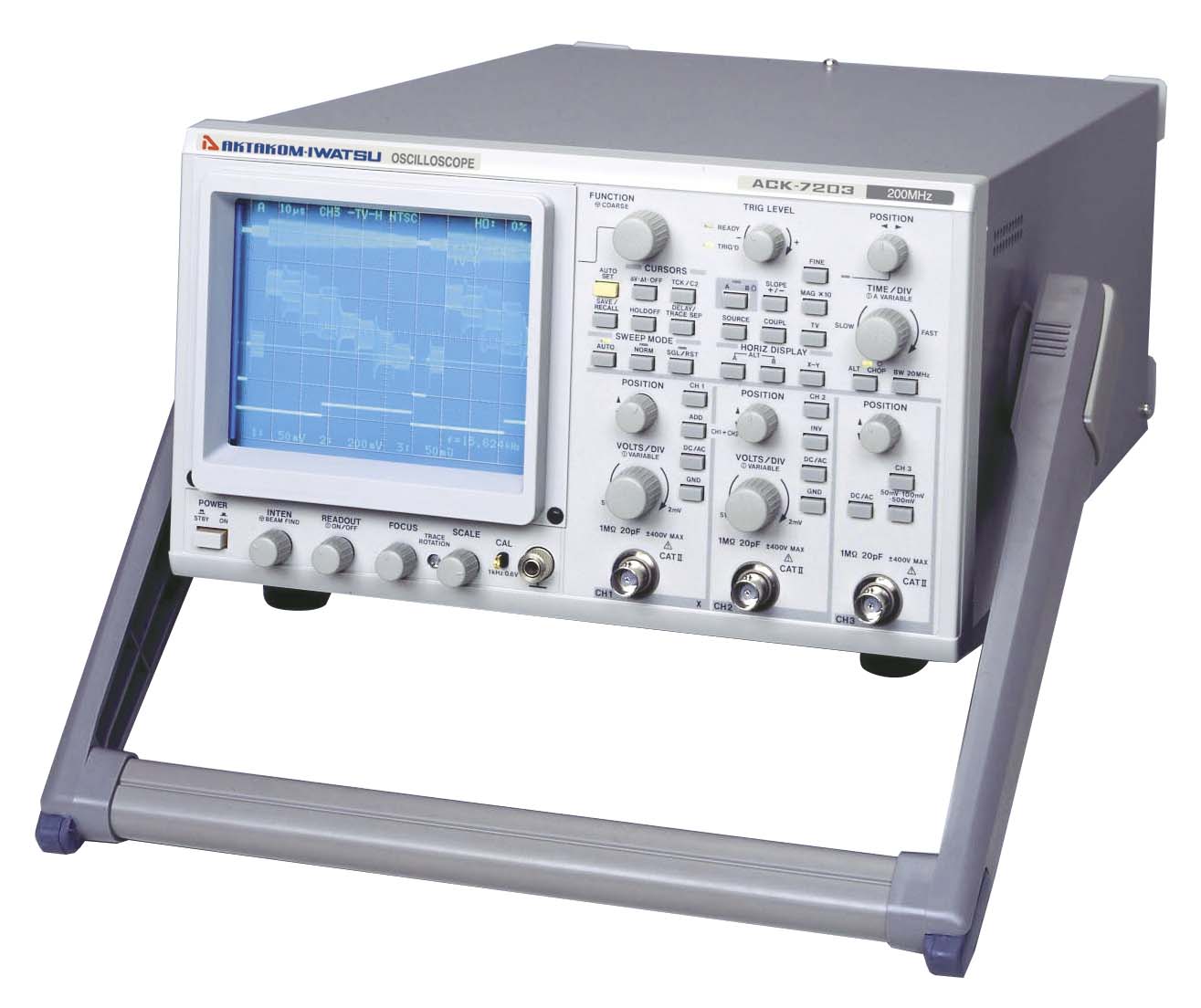

Технические характеристики

Электронно-лучевая трубка

Форма

6-дюймовая, прямоугольная, с подсветкой шкалы

Рабочая область

8х10 дел (1 дел = 10 мм)

Ускоряющее напряжение

прибл. 16 кВ

Вертикальная система отклонения луча (ось Y)

Вертикальный режим

CH1, CH2, CH3, ADD (CH1 ± CH2) ALT, CHOP (555 кГц ±1%)

     Каналы 1 и 2

Чувствительность

2 мВ/дел... 5 В/дел (с шагом 1-2-5)

Плавная настройка

2 мВ/дел... 12,5 В/дел

Точность

±2%

Полоса пропускания (-3 дБ)

0... 200 МГц;
0... 50 МГц при 2 мВ/дел

Ограничение полосы (фильтр)

0... 20 МГц

Время нарастания (расчетное, прибл.), рассчитано по формуле T=350 нс/полоса, МГц

1,75 нс

Время задержки сигнала

30 нс или более (на экране)

Режимы входов (в режиме закрытого входа нижний предел полосы 10 Гц)

AC (закрытый), DC (открытый), GND (заземление)

Входной импеданс

1 МОм ±1,5% 16 пФ ±2 пФ

Максимальное входное напряжение

±400 В (DC + AC от пика до пика)

Переключение полярности

только канал 2

Распознавание пробников

1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэффициента деления)

     Канал 3

Чувствительность

50 мВ/дел, 100 мВ/дел, 500 мВ/дел

Точность

±3%

Полоса пропускания (-3 дБ)

0... 200 МГц

Режимы входов

AC, DC

Входной импеданс

1 МОм ±1,5% 20 пФ ±3 пФ

Максимальное входное напряжение (DC+AC от пика до пика)

±400 В (DC + AC от пика до пика)

Распознавание пробников

1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэффициента деления)

Синхронизация

     A-синхронизация

Режим запуска

ФРОНТ, TV

Источник

VERT, CH1, CH2, CH3, Сеть

Режимы входов запуска

AC, DC, ВЧ-фильтр, НЧ-фильтр

Наклон

+, -

Чувствительность

0,4 дел (при 0... 10 МГц);
1,0 дел (при 10... 100 МГц)
1,5 дел (при 100... 200 МГц)

     B-синхронизация

Источник

CH1, CH2, CH3

Режимы входов запуска

AC, DC, ВЧ-фильтр, НЧ-фильтр

Наклон

+, -

Чувствительность

0,4 дел (при 0... 10 МГц);
1,0 дел (при 10... 100 МГц)
1,5 дел (при 100... 200 МГц)

     ТВ-синхронизация

Стандарты

NTSC, PAL (SECAM), HDTV

Режимы

TV-V (ЧЕТНЫЕ, НЕЧЕТНЫЕ, ОБА), TV-H

NTSC

5 Н... 2000 Н

PAL (SECAM), HDTV (ТВЧ)

2 Н... 1977 Н

     Автоустановка

Входные каналы

CH1, CH2

Частотный диапазон

50 Гц... 50 МГц

Горизонтальная отклоняющая система (ось X)

Отображение (горизонтально)

A, ALT, B, X-Y

     Развертка A

Режим развертки

АВТО, Нормальная, Одиночная

Скорость развертки

10 нс/дел... 500 мс/дел с шагом 1-2-5

Максимальная скорость развертки

1 нс/дел

Время удержания

варьируемое

     Развертка B

Задержка

задержка запуска, запуск после задержки

Скорость развертки

10 нс/дел... 5 мс/дел с шагом 1-2-5

Максимальная скорость развертки

1 нс/дел

Лупа времени

увеличение х10

Диапазон времени задержки

0,2 дел... 10,2 дел от развертки A

Джиттер задержки

1/20000 при 1 мс/дел от развертки A,
500 нс/дел развертки B

Режим X-Y

Ось X

CH1

Чувствительность

такая же, как CH1

Точность

±3%

Частотная полоса

0... 2 МГц (-3 дБ)

Ось Y

CH1, CH2, CH3, ADD

Разность фаз

до 3º (0... 200 кГц)

Калибровочный сигнал

Форма

меандр

Частота

1 кГц, ±0,1%

Скважность

49%... 51%

Выходное напряжение

0,6 В ±1%

Курсорные измерения

Параметры

разница во времени (Dt), по напряжению (DV)

Частотомер

Разрядность

5-разрядов (источник - A запуск)

Точность

±0,01%

Диапазон частот

2 Гц... 100 МГц

Сохранение / вызов

Количество установок

максимум 32

Время хранения

прибл. 30000 ч (при 25 °C)

Питание

Напряжение

AC 100... 240 В

Частота

50... 400 Гц

Потребляемая мощность

максимум 110 ВА

Масса и размеры

Масса

прибл. 7,5 кг (без аксессуаров)

Размеры

прибл. 272х152х390 мм

Условия эксплуатации / хранения

Температура, при которой гарантируются параметры

10... 35 °C

Предельный температурный диапазон эксплуатации

0... 40 °C

Максимальная влажность

90% (0... 40 °C)

Температура хранения

-20... 40 °C

Влажность при хранении

80% (-20... 40 °C)
